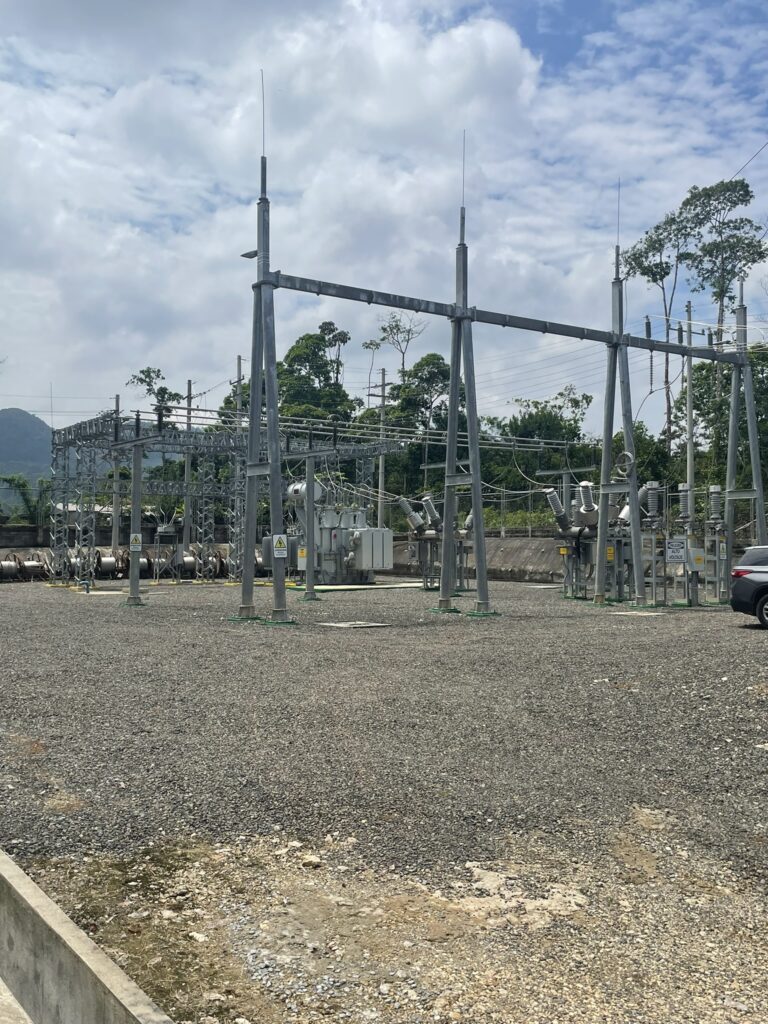

I. Subestación Fray Bartolomé de las Casas 69/13.8 kV

Ubicación:

15°48’3.86″N  89°52’48.67″O

Municipio:

Alta Verapaz

Fecha de adquisición:

Febrero de 2016

Tercer Trimestre 2024

 RESUMEN

  • Instalación del enlace de Fibra Óptica para realizar las pruebas de conectividad, transmisión, comunicación y de operación a distancia de los distintos equipos y medidores de la subestación.
  • Negociación de la servidumbre en estructura 45, que es donde sucede la interconexión entre FERSA Y ETCEE, esta ya se encuentra debidamente podada.
  • Instalación de los postes tipo H+I de FERSA, en donde se instalará el seccionador de línea; también se están llevando a cabo los trabajos de fragua, luego se instalará el seccionador
  • Pruebas de conectividad, transmisión, comunicación, y de operación a distancia de los distintos equipos y medidores de la subestación.

Avance general de subestación:

82.14%

Avance Obra Civil:

99%

Avance Montaje Electromecánico:

100%

Segundo Trimestre 2024

 RESUMEN

  • En consecuencia al Estado de Emergencia que se declaró durante el primer trimestre del presente, se llevaron a cabo distintas reuniones con las autoridades del MEM y ETCEE, con directores de la DGE y   representantes de ENERGUATE; durante las cuales se nos solicitó la Conexión Temporal de la línea de transmisión desde Chisec y la Subestación en Fray Bartolomé de las Casas.
  • Se obtuvo autorización de la JD de FERSA para Energizar en Forma Temporal, sin derecho a percibir CANON, con el fin de mejorar la calidad del servicio eléctrico en los municipios de la Franja Transversal del Norte y sus alrededores, en por lo menos un 50% en su calidad y disponibilidad.
  • Se mandaron a fabricar las bases para la propia instalación del seccionador de tipo KPF, el cual se instalará en la estructura N°45, propiedad del -INDE-.

Avance general de subestación:

85.76%

Avance Obra Civil:

99%

Avance Montaje Electromecánico:

99%

Primer Trimestre 2024

 RESUMEN

  • Dado a que el proceso para la compra del cable OPGW de la otra transportista no se ha iniciado, FERSA tuvo como iniciativa realizar la compra del mismo para que se realice la instalación en los 9.2km pendientes y así continuar con el proceso de Puesta en Operación Comercial

Avance general de subestación:

80.55%

Avance Obra Civil:

99%

Avance Montaje Electromecánico:

93%

Diciembre 2023

 RESUMEN

  • Se dejaron las rejillas del transformador y de los reguladores cerca del lugar donde irán colocadas, únicamente se le deben de colocar unos apoyos que sirvan de soporte a las mismas. También se dejó lista en el sitio la roca de 4” que será utilizada para colocar como base final sobre las rejillas.
  • Se inició el proceso de Puesta en Operación Comercial, el proceso no ha tenido avances dado que por parte de otra transportista hace falta que se completen 9.2km de cable OPGW, cuando se tenga este avance se continuará con la actualización en la página web

Avance general de subestación:

80.55%

Avance Obra Civil:

99%

Avance Montaje Electromecánico:

93%

Noviembre 2023

 RESUMEN

  • Colocación de recalce en algunas bases de las estructuras metálicas colocadas, específicamente en los sectores donde se encontró desnivel, lo cual generaba un apoyo deficiente de las estructuras. Por ende, se procedió a corregir esto utilizando el producto “SikaGrout 212GP”, el cual es un mortero sin contracción, lo cual lo hace un producto idóneo para rellenar zonas confinadas, aportándoles una gran resistencia.

Avance general de subestación:

80.55%

Avance Obra Civil:

99%

Avance Montaje Electromecánico:

93%

Octubre 2023

 RESUMEN

  • Limpieza y extracción de las rocas grandes que se encontraban en la plataforma de la subestación
  • Nivelación la plataforma de la subestación y colocación de piedrín
  • Colocación de rótulos de señalización sujetándolos con alambre galvanizado y colocándoles varillas y marcos de madera

Avance general de subestación:

80.55%

Avance Obra Civil:

99%

Avance Montaje Electromecánico:

92%

Septiembre 2023

 RESUMEN

  • Identificación de faseo en las respectivas estructuras
  • Trabajos en la versión final y como construido de la “Ingeniería de Detalle de la Subestación Fray Bartolomé de las Casas 69/13.8 kV y de la Línea de transmisión nueva Chisec – Fray Bartolomé de las Casas 69 kV”

Avance general de subestación:

80,24%

Avance Obra Civil:

99%

Avance Montaje Electromecánico:

92%

Agosto 2023

 RESUMEN

  • Se sigue teniendo el avance en el montaje electromecánico de la subestación.

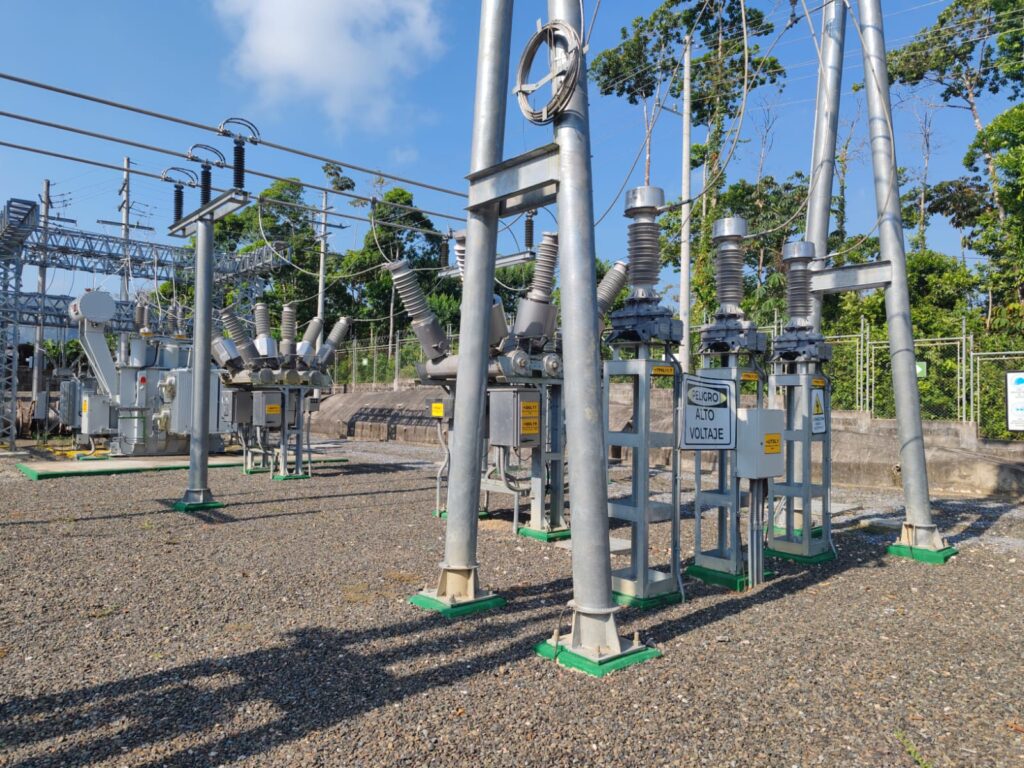

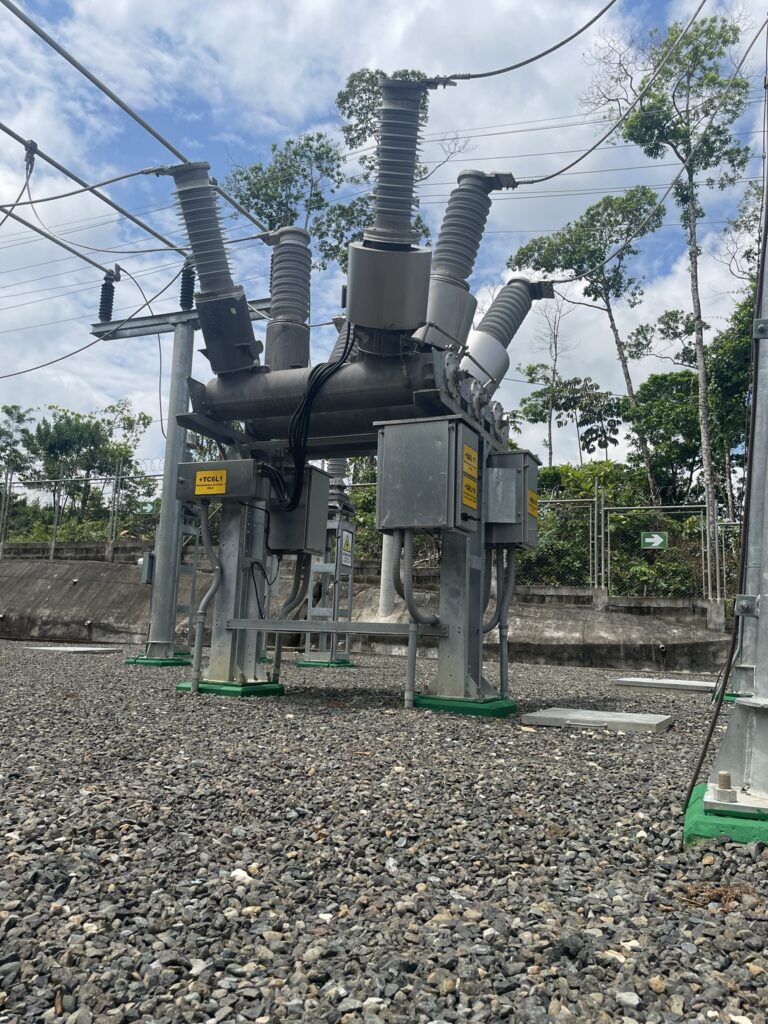

  • Se instalaron los interruptores de potencia.
  • Se instalaron los reguladores de voltaje.
  • Se realizaron las conexiones de los equipos de patio en el lado de alta tensión.
  • Se mantiene vigente la Licencia de Impacto Ambiental de la subestación.

Avance general de subestación:

80,03%

Avance Obra Civil:

99%

Avance Montaje Electromecánico:

92%

Julio 2023

 RESUMEN

  • Se enderezaron los pernos de las bases de las estructuras de la subestación.
  • Se realizó el montaje electromecánicos de los interruptores que dan hacia la parte de atrás de la subestación.
  • Se realizó la instalación de lavaojos.
  • Se sigue avanzando en las gestiones con el -AMM- para el cumplimiento de los requisitos para la puesta en operación comercial de los proyectos «Subestación Fray Bartolomé de las Casa 69/13.8 kV» y «Línea de transmisión nueva Chisec-Fray Bartolomé de las Casas 69 kV».
  • Se mantiene vigente la Licencia de Impacto Ambiental de la subestación.

Avance general de subestación:

78,21%

Avance Obra Civil:

99%

Avance Montaje Electromecánico:

90%

Junio 2023

 RESUMEN

  • Se sigue avanzando en las gestiones con el -AMM- para el cumplimiento de los requisitos para la puesta en operación comercial de los proyectos «Subestación Fray Bartolomé de las Casa 69/13.8 kV» y «Línea de transmisión nueva Chisec-Fray Bartolomé de las Casas 69 kV».
  • Se mantiene vigente la Licencia de Impacto Ambiental de la subestación.

Avance general de subestación:

77,97%

Avance Obra Civil:

99%

Avance Montaje Electromecánico:

88%

Mayo 2023

 RESUMEN

  • El proyecto «Subestación Fray Bartolomé de las Casas 69/13.8 kV, ya esta avanzado en su fase constructiva y regulatoria, por lo cual ya se dio inicio a las gestiones con el AMM para el cumplimiento de los requisitos para la puesta en operación comercial.
  • Se mantiene vigente la Licencia de Impacto Ambiental de la subestación.

Avance general de subestación:

77,76%

Avance Obra Civil:

99%

Avance Montaje Electromecánico:

87%

Abril 2023

 RESUMEN

  •  Se sigue avanzando su fase constructiva y regulatoria; por lo cual pronto podremos dar inicio a las gestiones con el -AMM-, para el cumplimiento de los requisitos para la puesta en operación comercial de dicho proyecto.

Avance general de subestación:

77,38%

Avance Obra Civil:

99%

Avance Montaje Electromecánico:

87%

Marzo 2023

 RESUMEN

  • Se sigue avanzando los trabajos de montaje electromecánico en la subestación.
  • Se mantiene vigente la Licencia de Impacto Ambiental de la subestación.

Avance general de subestación:

76,93%

Avance Obra Civil:

99%

Avance Montaje Electromecánico:

86%

Febrero 2023

 RESUMEN

  • Se sigue avanzando los trabajos de montaje electromecánico , en la subestación.

Avance general de subestación:

76,83%

Avance Obra Civil:

99%

Avance Montaje Electromecánico:

86%

Enero 2023

 RESUMEN

  • Se realizó la conexión del conductor del poste 300 al pórtico de la subestación.
  • Se terminaron de rematar las 3 fases del poste 300 al pórtico de la subestación.
  • Se remataron el conductor y la fibra óptica en la subestación.

Avance general de subestación:

76,38%

Avance Obra Civil:

99%

Avance Montaje Electromecánico:

86%

Diciembre 2022

 RESUMEN

  • Se instalaron los rótulos de señalización de la Subestación Eléctrica.
  • Se alcanzó un 99% en el avance de obra civil.
  • Se retiró todo el equipo de obra civil de la subestación, quedando solamente pendiente la colocación del piedrín.

Avance general de subestación:

76,07%

Avance Obra Civil:

99%

Avance Montaje Electromecánico:

86%

Noviembre 2022

 RESUMEN

  • Se terminaron de colocar las tapaderas metálicas de los canales de la caseta.
  • Se colocaron 2 tapaderas metálicas en la cisterna.
  • Se compraron rótulos de señalización de la subestación para colocarlos el próximo mes.
  • Se fabricó el filtro para el transformador de potencia y los reguladores de tensión, con rejillas y bola de piedra .

Avance general de subestación:

75,62%

Avance Obra Civil:

98%

Avance Montaje Electromecánico:

85%

Octubre 2022

 RESUMEN

  • Se finalizaron los trabajos de repello y cernido de la caseta.
  • Se finalizó la acometida eléctrica de la caseta, así como la instalación de puertas, ventanas y balcones.
  • Se colocaron los pines para anclar la tubería al suelo.
  • Se llevó a cabo la realización de suelo (base) con piedra balastro.
  • Energuate realizó la instalación de sus postes y conductor en su salida de la subestación, teniendo sus líneas en distribución en 13.8 kV que salen de la misma.

Avance General de subestación:

75.34%

Avance Obra Civil:

98%

Avance Montaje Electromecánico:

84%

Septiembre 2022

 RESUMEN

  • Se finalizaron los trabajos de pintura externa e interna de la caseta.
  • Se avanzó en los últimos acabados de ingeniería civil.
  • El sistema de drenaje tiene un avance hasta el 98%.
  • Se culminó la instalación del biodigestor.
  • Se iniciaron los trabajos de nivelación de la plataforma de la subestación eléctrica.

Avance General de subestación:

74.90%

Avance Obra Civil:

98%

Avance Montaje Electromecánico:

82%

Agosto 2022

 RESUMEN

  • Se realizó el tallado de los vanos de las ventanas y las puertas de la caseta.
  • Se hizo repello de las paredes externas e internas de la caseta.
  • Se realizó el cernido vertical de las paredes externas e internas de la caseta.
  • Se terminaron de realizar las instalaciones eléctricas y la instalación de aires acondicionados.
  • Se llevaron a la subestación pintura para las puertas, los balcones, las ventanas y las tapaderas para los canales interiores de la caseta.

Avance General de subestación:

74.59%

Avance Obra Civil:

98%

Avance Montaje Electromecánico:

80%

Julio 2022

 RESUMEN

  • Se llevó a cabo el lanzado de concreto talud anti erosión en la parte posterior de la caseta, y en el área posterior del portón.
  • Se finalizó de fundir las tapaderas para las cajas de aguas pluviales y para los pozos de infiltración.
  • Se culminó el cernido remolineado en todas las cunetas pluviales, media caña disipadores y cajas pluviales.
  • Se realizó la fundición de las aceras de la calle principal y del ingreso de la subestación eléctrica.
  • Se finalizó la construcción de la acera de la caseta.
  • Se colocó el piso en la caseta y se realizó el repello cernido.

Avance General de subestación:

74.21%

Avance Obra Civil:

98%

Avance Montaje Electromecánico:

78%

Junio 2022

 RESUMEN

  • Se inició la construcción de la banqueta de la caseta.
  • Se inició la construcción de la banqueta del muro principal.
  • Se empezaron a colocar las tapaderas de los pozos.
  • Se finalizó la colocación de las tapaderas de las cunetas.
  • Se comenzaron a colocar los disipadores y las tapaderas de las cajas pluviales, las cuales son un aproximadamente 19 en total.
  • Se lleva un avance del 25% en los acabados de la caseta.

Avance General de subestación:

73.72%

Avance Obra Civil:

97%

Avance Montaje Electromecánico:

78%

Mayo 2022

 RESUMEN

  • Se concluyó la fundición de las cunetas media caña con acabado cernido.
  • Se finalizó la construcción de la fachada.
  • Se terminó la nivelación del terreno.
  • Se culminó la construcción de la caseta, solamente quedan pendientes los acabados de la misma.
  • Se tallaron los marcos de las ventanas y las puertas de la caseta.

Avance General de subestación:

73.38%

Avance Obra Civil:

97%

Avance Montaje Electromecánico:

75%

Abril 2022

 RESUMEN

  • Lanzado de 3 fases de talud antierosión en la pared posterior a la caseta y en el lado este
  • Fundici´n de las cunetas media caña con acabado y cernido
  • Excavación, armado y fundición de viba conectora de zapatas bajo el portón
  • Fundición de: cuneta pluvial del lado este, disparadores y brocales para tapaderas de cajas pluviales, cuneta pluvial del muro norte
  • Levantamiento de muros de block laterales del portón

Avance General de subestación:

73.14%

Avance Obra Civil:

97%

Avance Montaje Electromecánico:

75%

Marzo 2022



 RESUMEN

  • Trazado de linderos, calles y referencias para el posteado de ENERGUATE y la instalación de los mismos en la Subestación
  • Fundición de 2 cajas pluviales
  • Limpieza de las cajas para conducción eléctrica
  • Conexión de los tubos de 36″ a los pozos
  • Nivelación de la plataforma con balastro

Avance General de subestación:

72.69%

Avance Obra Civil:

97%

Avance Montaje Electromecánico:

75%

Febrero 2022



 RESUMEN

  • Avances en la construcción de la caseta de control
  • Fundición de formaletas y cunetas
  • Limpieza y resane de los muros de caseta para proceder con los acabados

Avance General de subestación:

71.55%

Avance Obra Civil:

97%

Avance Montaje Electromecánico:

74%

Enero 2022



 RESUMEN

  • Realización de los tallados de los muros de laterales de las cunetas y fundiciones respectivas
  • Colocación de balastro en el área de plataforma
  • Continuación del trabajo de las tapaderas de cajas pluviales y tallado de brocales
  • Fundición de canales, formaleta y disipadores de la caseta de control

Avance General de subestación:

71.24%

Avance Obra Civil:

97%

Avance Montaje Electromecánico:

72%

Diciembre 2021



 RESUMEN

  • Realización del acabado final en las cunetas de media caña
  • Colocación de electro-mallas y formaletas de las cajas pluviales, incluyendo las fundiciones y tallado de las respectivas tapaderas
  • Fundición de las columnas del muro frontal y colocación de tubos para mallas

Avance General de subestación:

70.03%

Avance Obra Civil:

96%

Avance Montaje Electromecánico:

70%

Noviembre 2021



 RESUMEN

  • Excavación y limpieza de cunetas al pie del talud
  • Fundición de cunetas que incluye la colocación de lectro-malla y formaleta
  • Preparación de la armadura de losa para la caseta
  • Levantado del muro frontal y finalización del muro lateral

Avance General de subestación:

68.79%

Avance Obra Civil:

95%

Avance Montaje Electromecánico:

65%

Octubre 2021



 RESUMEN

  • Finalización de la colocación de tierras físicas.
  • Avance a un 90% de la construcción de las protecciones laterales.
  • Construcción del 35% de la caseta de control.
  • Instalación de la red de drenaje pluvial a un 85% así como de la construcción de la cuneta de concreto y de las cajas.

Avance General de subestación:

67.31%

Avance Obra Civil:

93%

Avance Montaje Electromecánico:

65%

Septiembre 2021

 RESUMEN

  • Inicio la colocación de tierras físicas
  • Realización del relleno estructural en plataforma cerca de la caseta
  • Instalación de la tubería de drenajes pluviales.
  • Reemplazo y compactación de suelo para la colocación de los contrafuertes de muro.

Avance General de subestación:

66.62%

Avance Obra Civil:

92%

Avance Montaje Electromecánico:

62%

Agosto 2021



 RESUMEN

  • Se presentó al Ministerio de Energía y Minas el reporte de las pruebas eléctricas de fábrica correspondiente a la Subestación Fray Bartolomé de las Casas 69/13.8 kV

Avance General de subestación:

66.1%

Avance Obra Civil:

90%

Avance Montaje Electromecánico:

62%

Julio 2021



 RESUMEN

  • Continúan los avances de obra civil en la Subestación Fray Bartolomé de las Casas 69/13.8 kV

Avance General de subestación:

63.38%

Avance Obra Civil:

88%

Avance Montaje Electromecánico:

60%

Junio 2021

 RESUMEN

  • Continúan los avances de obra civil en la Subestación Fray Bartolomé de las Casas 69/13.8 kV
  • Se presentaron las pruebas eléctricas de fábrica (ABB) al Ministerio de Energía y Minas

Avance General de subestación:

61.9%

Avance Obra Civil:

85%

Avance Montaje Electromecánico:

60%

Mayo 2021

 RESUMEN

  • Se avanzó en el levantamiento del muro perimetral de la Subestación Fray Bartolomé de las Casas 69/13.8 kV

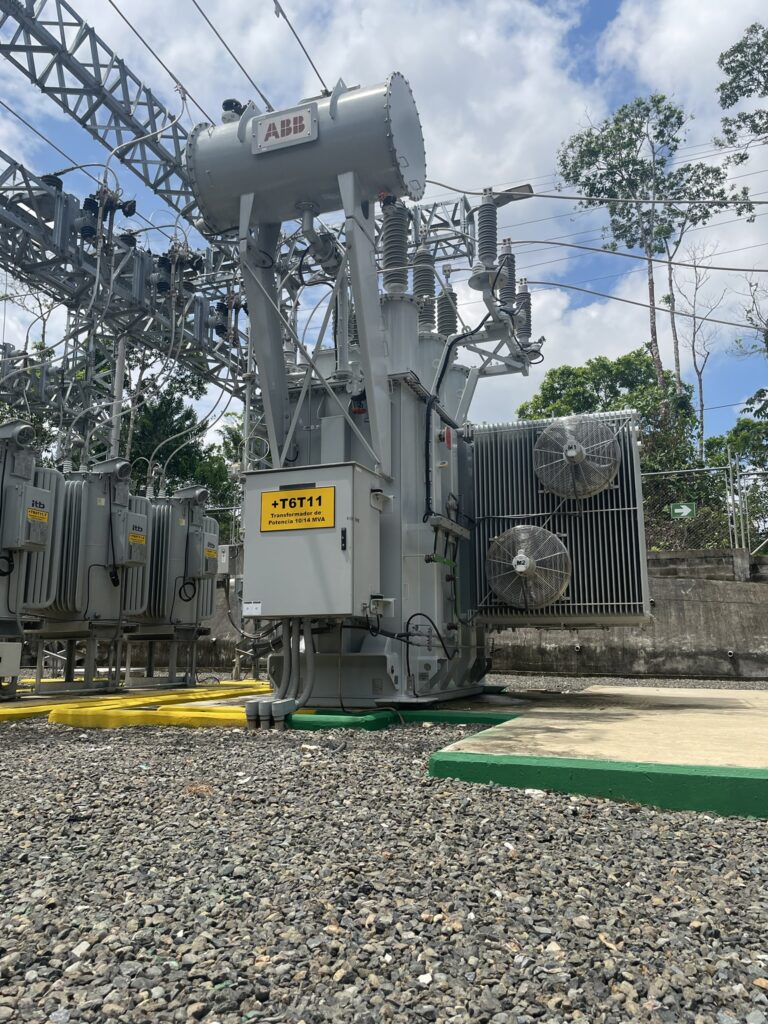

  • Se realizó la instalación del transformador, al cual se le hicieron las pruebas eléctricas de fábrica (ABB), se obtuvieron resultados positivos

Avance General de subestación:

57.59%

Avance Obra Civil:

80%

Avance Montaje Electromecánico:

50%

Abril 2021



RESUMEN

  • Avance de obra civil Subestación Fray Bartolomé de las Casas 69/13.8 kV.
  • Autorización del Estudio de Impacto Ambiental de la Subestación Fray Bartolomé de Las Casas 69/13.8kV. 10-14 MVA

Avance General de subestación:

50.86%

Avance Obra Civil:

65%

Avance Montaje Electromecánico:

0%

Febrero 2021

  • 4ta Avenida 23-90 zona 14, Guatemala, Guatemala.
  • Teléfono: +502 2308 -5370
  • info@fersa.com.gt

«Beneficiando a las comunidades de las áreas rurales
que cuenten con el servicio eléctrico deficiente o no tengan disponibilidad del mismo.»

Copyright Fersa - 2021 -
Powered by bienpilas.com
